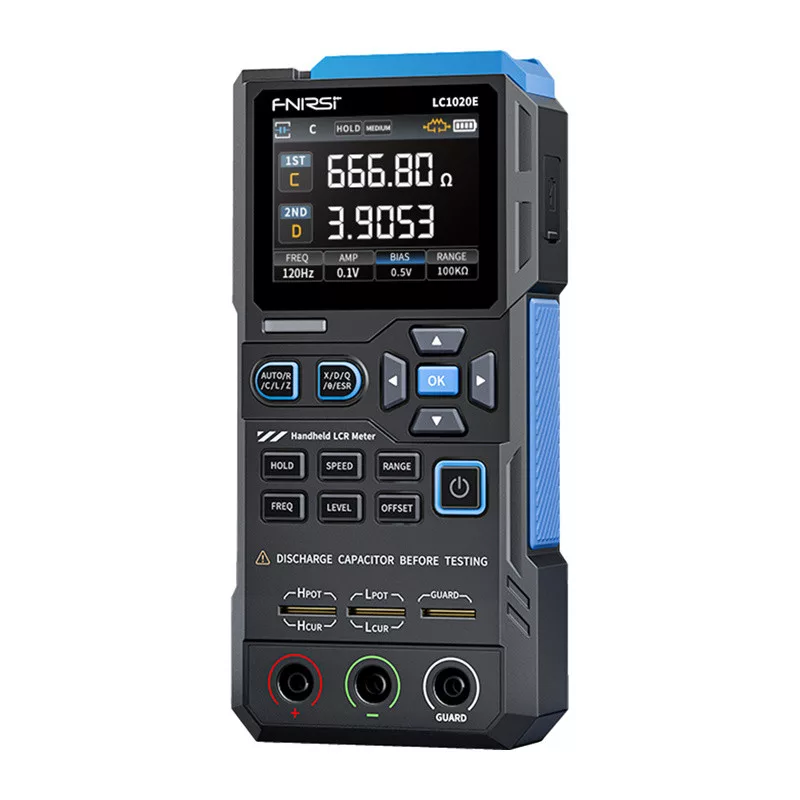

Nagy pontosságú kézi LCR mérőműszer FNIRSI LC1020E
Az FNIRSI LC1020E egy kompakt, kézi LCR mérőműszer, amelyet elektronikus alkatrészek gyors és pontos mérésére terveztek. Automatikus alkatrészfelismeréssel, széles tesztfrekvencia-tartománnyal, kettős paraméterkijelzéssel és nagy mérési felbontással rendelkezik. Állítható feszültségszintekkel, beépített polarizációval és fejlett kalibrálással stabil és megbízható eredményeket biztosít. Színes TFT kijelző, adattárolási funkció, USB-C újratölthető akkumulátoros tápellátás és automatikus kikapcsolás teszik a készüléket kényelmesen használhatóvá mind a laboratóriumban, mind a terepen.
Automatikus alkatrészfelismerés
A mérő automatikusan azonosítja a tesztelt alkatrészt, mint ellenállást, kondenzátort vagy induktort, és önállóan átvált a megfelelő mérési módra. Ez gyors, intuitív és hibás beállítások kockázatától mentes tesztelést tesz lehetővé. A 100 Hz és 100 kHz közötti állítható frekvenciatartománnyal, több frekvenciaszint támogatásával, valamint az induktivitás, kapacitás, ellenállás és impedancia mérési képességével az FNIRSI LC1020E ideális mind kutatási és fejlesztési laboratóriumok, mind szervizmunkákhoz.
Kettős kijelzés és nagy felbontás
A készülék tízszer nagyobb mérési pontosságot és ±0,05% alapvető pontosságot kínál, ami lehetővé teszi a legigényesebb és legérzékenyebb elektronikus alkatrészek megbízható elemzését is. A nagy, 2,8 hüvelykes TFT színes kijelző egyszerre két mérési paramétert jelenít meg, ami jelentősen felgyorsítja az elemzést és javítja az eredmények olvashatóságát, míg a stabil grafikus felület kényelmes munkavégzést tesz lehetővé még hosszú távú mérések során is.
Alkalmazkodás a tesztelt alkatrészhez
A készülék öt tesztfrekvenciát és három RMS feszültségszintet kínál, lehetővé téve a mérési paraméterek pontos beállítását egy adott alkatrészhez és annak jellemzőihez. A beépített belső polarizációs funkció stabilizálja az olvasmányokat, csökkenti az eredmények ingadozását, és lehetővé teszi a feszültségváltozásokra különösen érzékeny alkatrészek pontos tesztelését. Nyitott és rövid kalibrációs funkcióival a mérőműszer hatékonyan kiküszöböli a parazita kapacitás és a mérővezeték ellenállásának hatását. Ez stabil, ismételhető és megbízható eredményeket biztosít a használt berendezéstől függetlenül, ami elengedhetetlen a precíziós mérési alkalmazásokban.
Hatékonyság a szervizben és a gyártásban
Az FNIRSI LC1020E lehetővé teszi a névleges értékek és tűréshatárok beállítását, így könnyen felismerhetők a normától eltérő alkatrészek. A válogatási mód és az egygombos tesztek jelentősen növelik a munka hatékonyságát, különösen a minőség-ellenőrzés, a gyártási tesztelés és a tömeges alkatrészválasztás során. A készülék lehetővé teszi az aktuális mérési eredmény gyors rögzítését és az adatfelvételi mód elindítását. Ezenkívül világos valós idejű statisztikákat készít, amelyek segítségével hatékonyan elemezheti az eredményeket, összehasonlíthatja a méréseket és jelentősen felgyorsíthatja napi munkáját.
Hatékonyság, kényelem és függetlenség a munkaállomástól
A beépített lítium-ion akkumulátor, az USB-C töltés és az automatikus kikapcsolás funkció ideálisvá teszi a mérőműszert a terepi munkához. Kompakt kialakítása és teljes funkcionalitása lehetővé teszi a kapacitás, az ellenállás, az induktivitás, az impedancia mérését, valamint az elektrolit kondenzátorok soros és párhuzamos áramkörökben történő tesztelését további berendezések nélkül.
A készlet tartalma
- mérőműszer
- adatkábel
- rövidzáró lemez
- Kelvin-tesztkapocs
- tesztvezetékek (fekete + piros)
- használati útmutató
| Gyártó | FNIRSI |
|---|
| Modell | LC1020E |
|---|
| Tesztfrekvencia | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
|---|
| Alapvető pontosság | 0,3% |
|---|
| Kijelző | 2,8 hüvelykes TFT LCD kijelző |
|---|
| Kijelző felbontás | Fő paraméter: 4,5 számjegy | Másodlagos paraméter: 4,5 számjegy |
|---|
| Mérési paraméterek | Fő paraméterek: AUTO / R / C / L / Z | Másodlagos paraméterek: X / D / Q / θ (fázisszög) / ESR |
|---|
| Mérési tartomány | Induktancia (L): 0–100 H | Kapacitás (C): 0–100 mF | Ellenállás (R): 0–10 MΩ |
|---|
| Belső polarizáció (Bias) | 0,0 V, 0,5 V |
|---|
| Tesztfeszültség szint | 0,1 V, 0,3 V, 0,6 V |
|---|
| Kalibrációs funkciók | Nyitott áramkör kalibráció, rövidzárlat kalibráció (Short) |
|---|
| Összehasonlító funkció | A komponens mért értéke és a névleges érték közötti relatív hiba kiszámítására szolgál, százalékban kifejezve, valamint az eredmények szűrésére. Lehetőség van névleges értékek és tűréshatárok beállítására, a tűréshatár 0,1% és 99,9% között állítható. |
|---|
| Naplózási funkció | Ellenőrzi, hogy a mért alkatrészadatok megfelelnek-e a beállított névleges értéknek és tűrésnek, és rögzíti a sikeres és sikertelen mérések számát. |
|---|
| Mérőterminál konfiguráció | Háromterminálos, ötterminálos |
|---|
| Kimeneti impedancia | 100 Ω |
|---|
| Kommunikációs interfész | USB Type-C (virtuális soros port) |
|---|
| Egyéb beállítások | Nyelv, képernyő fényereje és hangbeállítások, automatikus kikapcsolás, kalibrációs beállítások, rendszerinformációk |
|---|
