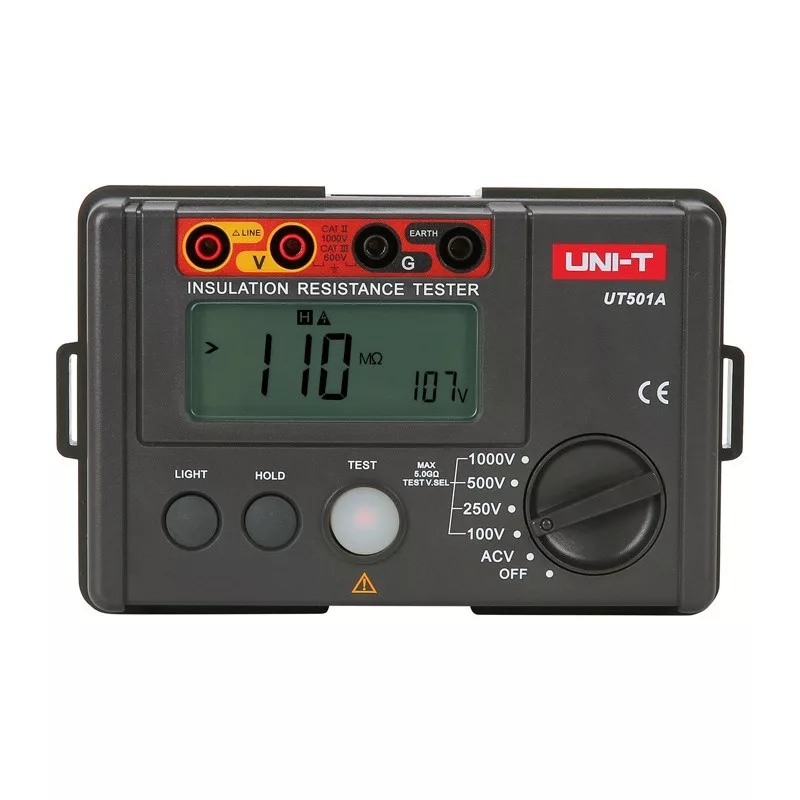

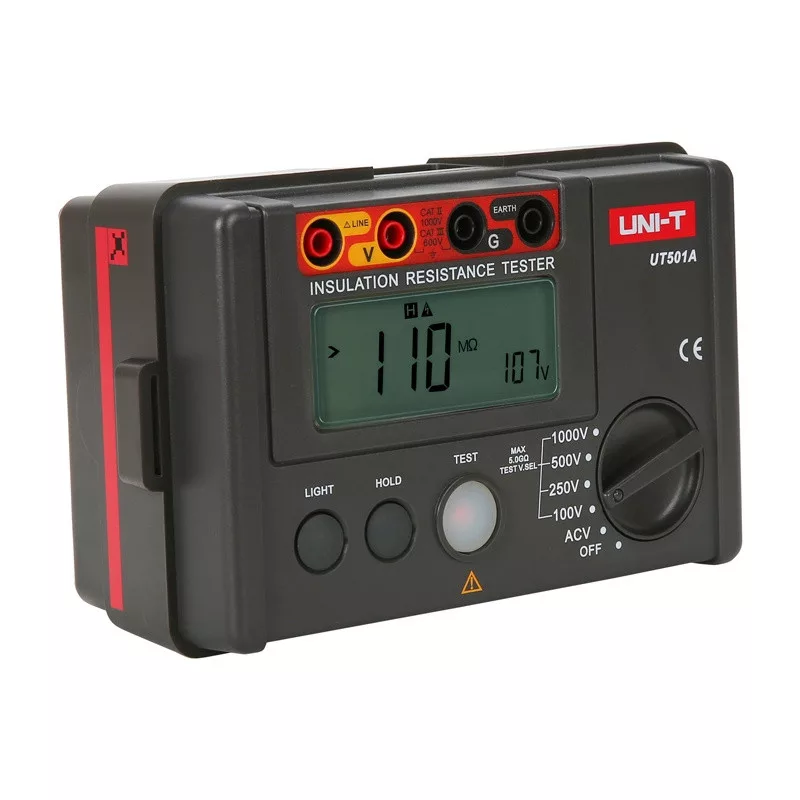

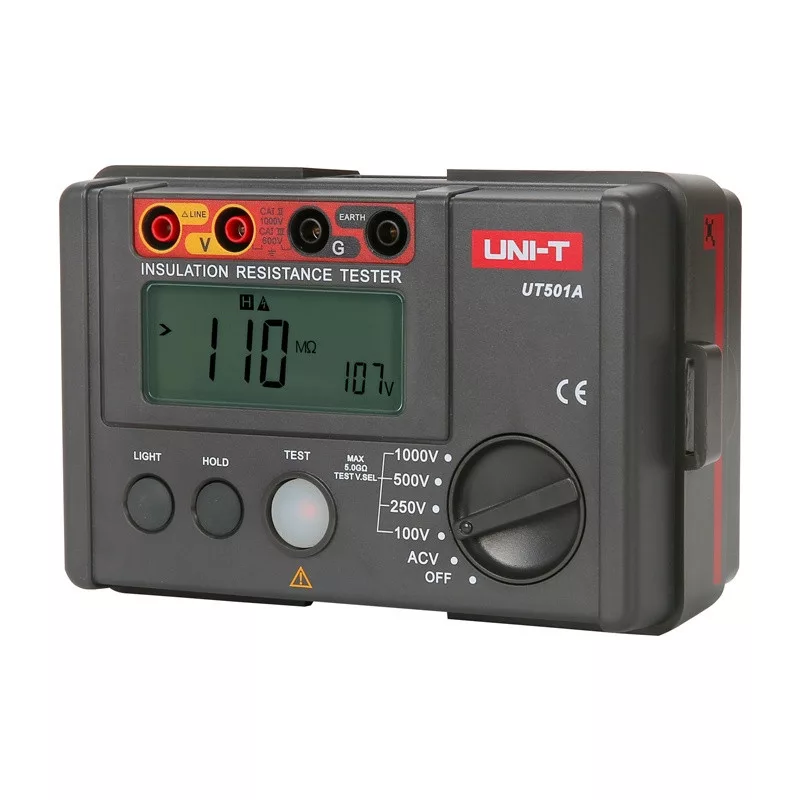

UNI-T UT501A szigetelési ellenállás-vizsgáló készülék
Az UNI-T UT501A szigetelési ellenállásmérő egy sokoldalú készülék, amelyet elektromos berendezések és háztartások szigetelési ellenállásának pontos mérésére terveztek. Képes mérni az elektromos áramkörök közötti vagy az áramkör és a föld közötti szigetelést. Az UT501A a szigetelési ellenállás, a váltakozó feszültség, az alacsony ellenállás, valamint a PI (polarizációs index) és a DAR (dielektromos abszorpciós együttható) mérését teszi lehetővé. A 2000 számjegyű LCD kijelzővel, háttérvilágítás funkcióval, túlterhelésjelzővel és automatikus kikapcsolással felszerelt UT501A biztonságot, pontosságot és kényelmet biztosít a működés során. Emellett a CE és UKCA tanúsítványok megerősítik a készülék magas minőségét és az európai szabványoknak való megfelelését.
Fejlett mérési funkciók az igényes felhasználók számára
Az UT501A teszter nemcsak szabványos méréseket biztosít, hanem folyamatos, alacsony értékű ellenállásmérési módot, automatikus kisütési funkciót és hangjelzésekkel és piros figyelmeztető fénnyel támogatott folyamatos mérési módot is kínál. A PI és DAR funkciók, valamint az automatikus ellenállásszámítás lehetővé teszik a nagyfeszültségű berendezések, például transzformátorok, generátorok, motorok, kondenzátorok vagy kábelek szigetelési állapotának részletes értékelését. Ezenkívül az alacsony ellenállás nullázási funkció növeli a mérések pontosságát, így az UT501A felbecsülhetetlen értékű eszközzé válik az elektromos berendezések diagnosztizálásában és karbantartásában.
Tartós kialakítás és kényelmes használat
Az UT501A kompakt és robusztus háza biztosítja, hogy a készülék a terepen és az ipari telephelyeken is ellenálljon a nagy igénybevételnek. A háttérvilágítással ellátott LCD-kijelző lehetővé teszi az eredmények leolvasását még zord fényviszonyok között is, az automatikus kikapcsolás pedig meghosszabbítja az akkumulátor élettartamát. A folyamatos mérési képességgel és az intuitív figyelmeztető rendszerrel teljes ellenőrzést nyerhet a vizsgálati folyamat felett, így gyorsan és biztonságosan értékelheti a berendezés állapotát. Az UNI-T UT501A nélkülözhetetlen partner mindenütt, ahol a megbízhatóság és a pontosság számít.

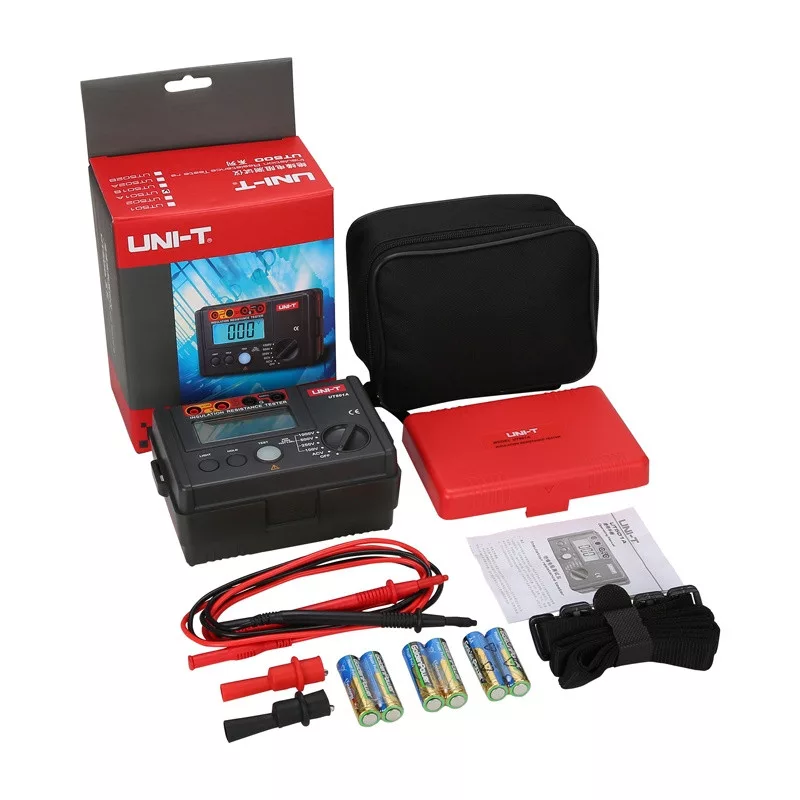

Tartalmazza a
- szigetelési ellenállás-vizsgáló
- elemek
- tesztvezetékek
- krokodilok
- használati útmutató
| Gyártó | UNI-T |
|---|
| Modell | UT501A |
|---|
| A megjelenített számjegyek száma | 2000 |
|---|
| DAR-mérés | Támogatott (60 s / 15 s és 60 s / 30 s) |
|---|
| PI mérés | Támogatott |
|---|
| Automatikus tartományválasztás / alacsony akkumulátor töltöttségi szint jelző | Támogatott |
|---|
| LCD háttérvilágítás / riasztási fényjelzés | Beépített |
|---|
| Hangjelzés / nagyfeszültség jelzése | Beépített |
|---|
| Túlterhelés / automatikus kisülés jelző | Beépített |
|---|
| Másodlagos tesztfeszültség kijelző | Beépített |
|---|
| Belső ellenállás teszt 10 MΩ | Támogatott |
|---|
| Megfelelő szabványok | IEC 61557 (61557-1:2007; 61557-2:2007; 61557-4:2007 - csak UT502A) |
|---|
| Tápegység | 6 × 1,5 V-os elem (LR6) |
|---|
| Kijelző | 70,6 × 34 mm |
|---|
| A termék színe | Piros, szürke |
|---|
| Súly | 500 g |
|---|
| Méretek | 150 × 100 × 71 mm |
|---|
Mérési tartományok
| Vizsgálati feszültségek | 100 V / 250 V / 500 V / 1000 V; 250 V / 500 V / 1000 V; 500 V / 1000 V / 2500 V |
|---|
| Szigetelési ellenállás mérése (Ω) | 100 V: 0 MΩ ~ 100 MΩ (pontosság ±(3%+5)); 250 V: 0 MΩ ~ 99,9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 500 V: 0 MΩ ~ 99.9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 1000 V: 0 MΩ ~ 99,9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 2500 V: 0 MΩ ~ 99,9 MΩ, 100 MΩ ~ 9,9 GΩ, 10 GΩ ~ 20 GΩ. |
|---|
| Terhelési áram | 50 V (50 kΩ) 1 mA (0% ~ 10%); 100 V (100 kΩ) 1 mA (0% ~ 10%); 250 V (250 kΩ) 1 mA (0% ~ 10%); 500 V (500 kΩ) 1 mA (0% ~ 10%); 1000 V (1 MΩ) 1 mA (0% ~ 10%); 2500 V (1 MΩ) 1 mA (0% ~ 10%). |
|---|
| Rövidzárlati áram | <2 mA |
|---|
| Alacsony ellenállás mérése (Ω) | 0,01 Ω ~ 200 Ω (kb. 5,0 V, 200 mA felett) |
|---|
| Váltakozó áramú feszültség mérése (V) | 30 V ~ 750 V (±(2%+3)); 30 V ~ 600 V |
|---|
